            電能質量SVG散熱方案Power quality SVG cooling solution





            　　靜止無功補償裝置（SVC）裝置是一種綜合治理電壓波動和閃變、諧波以及電壓不平衡的重要設備。SVG是一種比SVC更為先進的新型靜止型無功補償裝置，是靈活柔性交流輸電系統（FACTS）技術和定制電力（CP）技術的重要組成部分，現代無功功率補償裝置的發展方向。二者在輸配電電力系統中得到了廣泛應用：遠距離電力傳輸、城市二級變電站（35/110kV)、電弧爐、軋機提升機等其他重工業負載、區域電網、光伏供電、風電場、電力機車供電等領域。SVG屬于高熱元件，需配合散熱性能優良的散熱器，才能保證其他穩定的運行，以及增加使用壽命。

　　文軒熱能在SVC/SVG散熱上有豐富的技術經驗，可提供散熱性能優良的解決方案，包括提供自然冷卻、強制風冷、液冷方面技術服務支持。





            客戶SVG散熱設計要求如下：









            環境溫度：




            40?C




            風格型號：




            R4D560-AQ03-01








            海拔高度：




            3000m




            總體溫度要求：




            <35?C








            假定IGBT型號：




            Infineon IHV IGBT，1250W/pcs，共2pcs, 電阻體100W，total 2600W。




            散熱介質型號：




            0.2mm

			K=4W/m*K








            模塊功率及數量：




            7個，總功率為2600*7=18200W

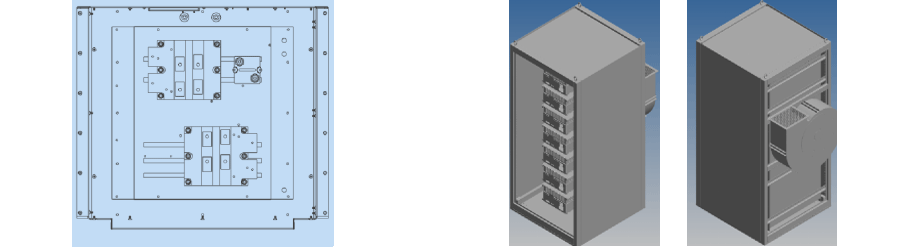

            SVG散熱器單體模組熱源布置示意圖：機柜整體局部示意圖：



            文軒熱能提供的散熱器設計方案主要參數：







            • .散熱器尺寸為400x380x100mm，熱管布管特定設計；
              •

            • .發熱體和散熱片間使用導熱硅脂；
              •

            • .使用壁厚1.0MM定制熱管保證散熱效能；
              •

            • .底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能；
              •

            • .熱分析Epoxy導熱系數調整到工作極限溫度對應數據，確保仿真與實際的一致性；
              •

            • .采用全鋁Bonded 散熱片；
              •

            • .產品單重約為：22.6Kg；
              •

            • .板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；
              •










            散熱器風機參數為：

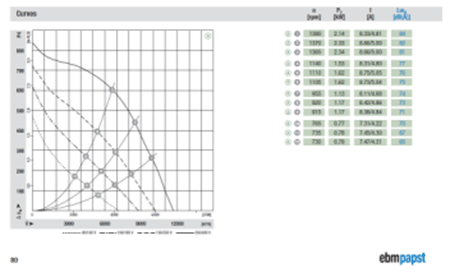

Ebm-papst 560型風機，型號為：R4D560-AQ03，數據如下：

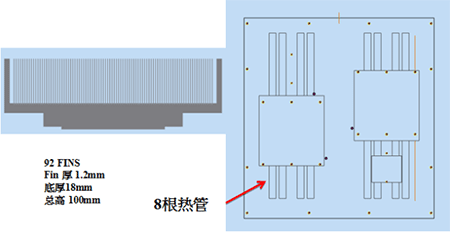

            散熱器形式平面示意圖：

采用bonded fin +8熱管設計

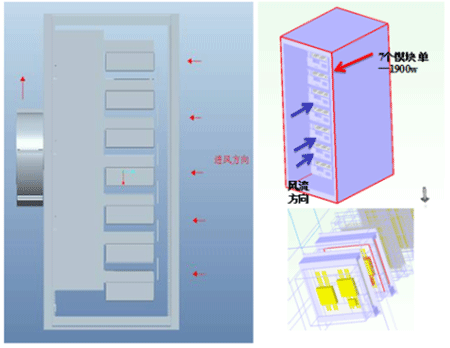

            散熱器進出風仿真示意圖：

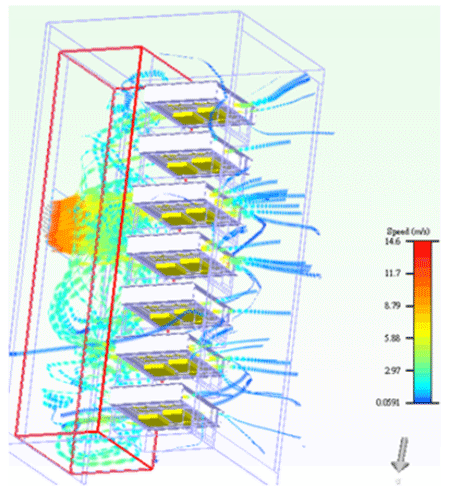

            風流仿真示意圖：

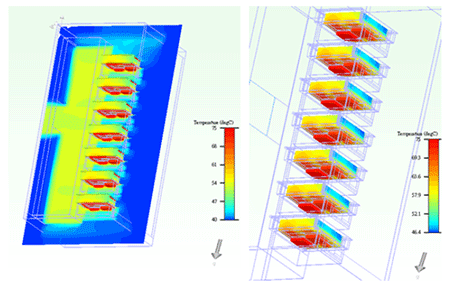

            散熱器溫度仿真示意圖：







            散熱器測溫點仿真示意圖：

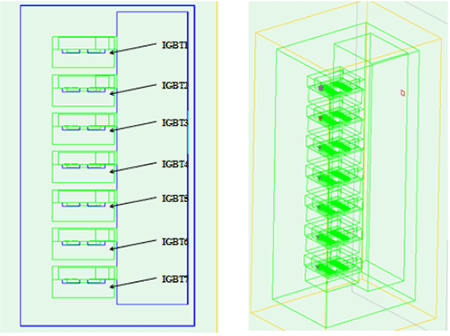

            IGBT排列圖 　　人口風速為散熱體fin形外距離2~3cm的中間點







            散熱器仿真數據匯總：









            項 次




            最高溫度 C




            入口風速 m/s




            熱阻值 C/W




            散熱器仿真數據顯示：溫度都在75℃

			以下，溫升小于35℃,符合客戶設定要求。








            模組1




            74.56




            5.4




            0.0133








            模組2




            74.48




            5.39




            0.013








            模組3




            74.52




            5.4




            0.013








            模組4




            73.72




            5.36




            0.013








            模組5




            74.56




            5.56




            0.013








            模組6




            74.63




            5.58




            0.013








            模組7




            74.43




            5.58




            0.013







































            文軒散熱心聲：信譽和口碑遠遠比業績更重要




            文軒散熱心聲：信譽和口碑遠遠比業績更重要



            文軒熱能專注于熱管理事業，全面掌握散熱器生產的各種技術工藝，同時具備在新能源熱管理領域很強的研發能力，對于熱設計、熱仿真、熱測試以及熱管理系統，有豐富的經驗與數據積累，全心全意為客戶提供有效可靠的熱管理技術與產品，以優良的的品質與服務贏得客戶的信賴！期待與您的合作！ [查看詳情]
